cosign 签名镜像（simple sign），签名上传至 harbor，harbor 如何存储签名，手动模拟 cosign 签名过程，镜像签名与 harbor 特性（如复制规则、垃圾清理、tag保留）的适配性

cosign & harbor 实验

install cosign

UTM virtual host | Linux kali 6.0.0-kali3-arm64 #1 SMP Debian 6.0.7-1kali1 (2022-11-07) aarch64 GNU/Linux

wget https://github.com/sigstore/cosign/releases/download/v2.2.2/cosign-linux-arm64
install -m 777 cosign-linux-arm64 /usr/local/bin/cosign
rm cosign-linux-arm64

# verify
cosign version

about harbor

installed harbor v2.5.5, server at Internal Network https://10.120.1.233:8443

Labs

签名镜像并上传签名

# 生成密钥对
cosign generate-key-pair

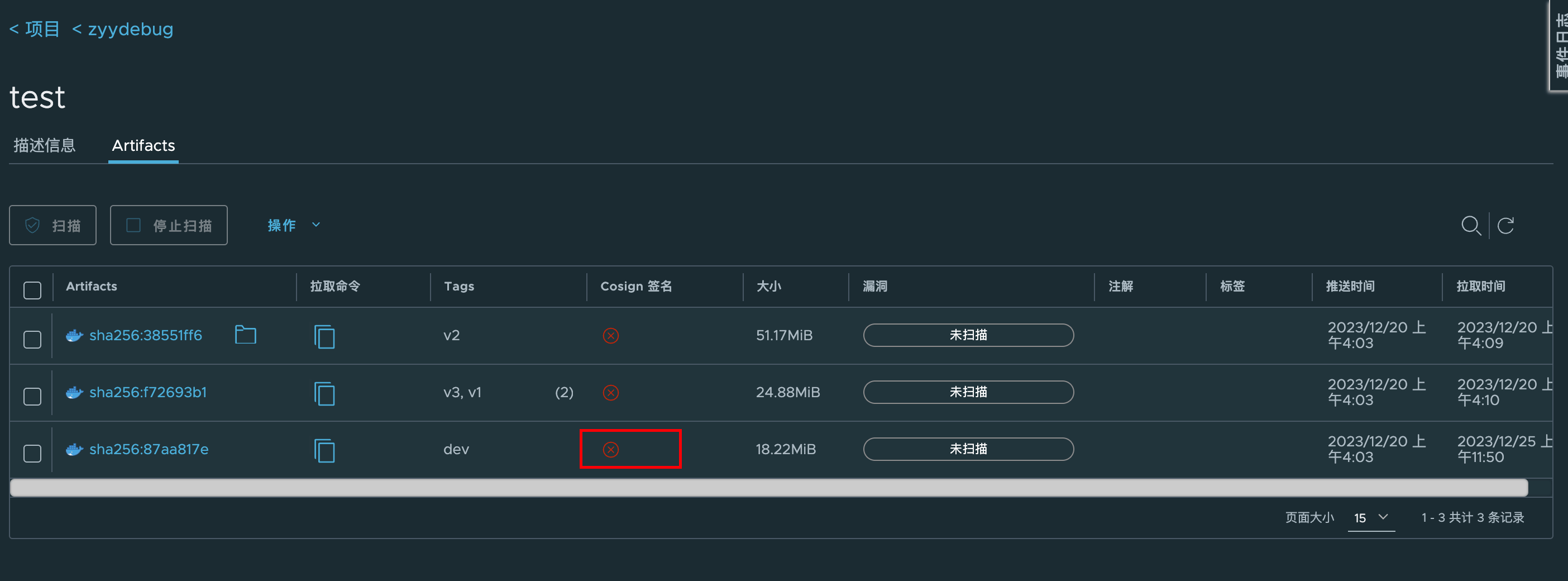

# 拉取/推送一个未签名的镜像
docker pull 10.120.1.233:8443/zyydebug/test:dev
docker push 10.120.1.233:8443/zyydebug/test:dev

image-20231225115250084

# 签名
cosign sign -key cosign.key 10.120.1.233:8443/zyydebug/test:dev

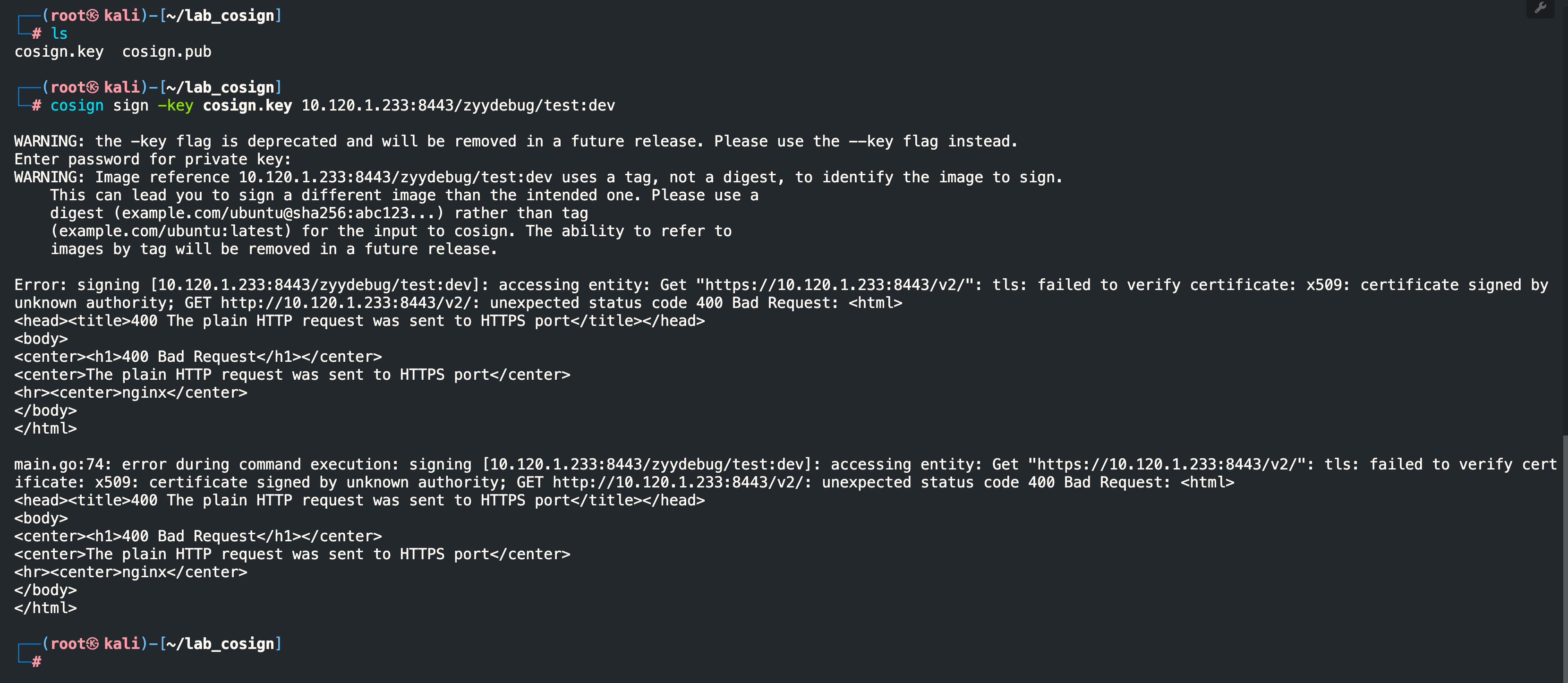

# 见下图。签名失败了。主机未置信 harbor 根证书。

image-20231225115443383

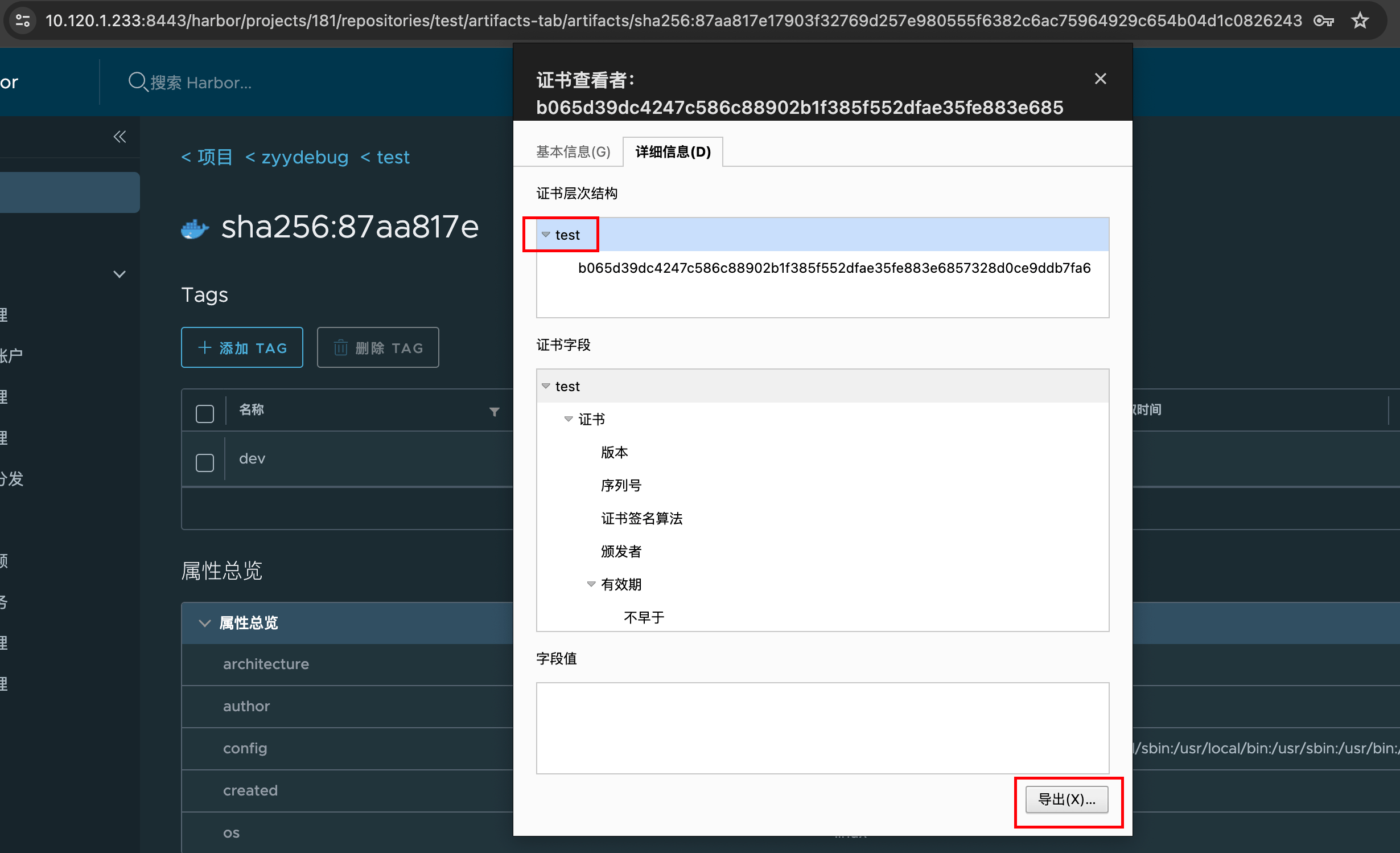

image-20231225115732611

证书链上选中终端证书上一层的证书，导出，保存为 ca.crt，传到主机上

# 配置 docker 信任证书（而不是直接修改ssl bundle)
mkdir -p '/etc/docker/certs.d/10.120.1.233:8443'
install -m 644 ca.crt '/etc/docker/certs.d/10.120.1.233:8443/ca.crt'

# verify
ls -R /etc/docker/certs.d

# 再次签名，失败; 报错和之前一样
cosign sign -key cosign.key 10.120.1.233:8443/zyydebug/test:dev
# 重载 docker
systemctl daemon-reload; systemctl restart docker
# 再次签名，失败; 报错也和之前一样
cosign sign -key cosign.key 10.120.1.233:8443/zyydebug/test:dev

# 查看帮助文档，没找到配置 registry 证书的地方，但是找到了 registry-insecure 的配置方式
cosign sign --help
# [registry-insecure] 签名，签名成功

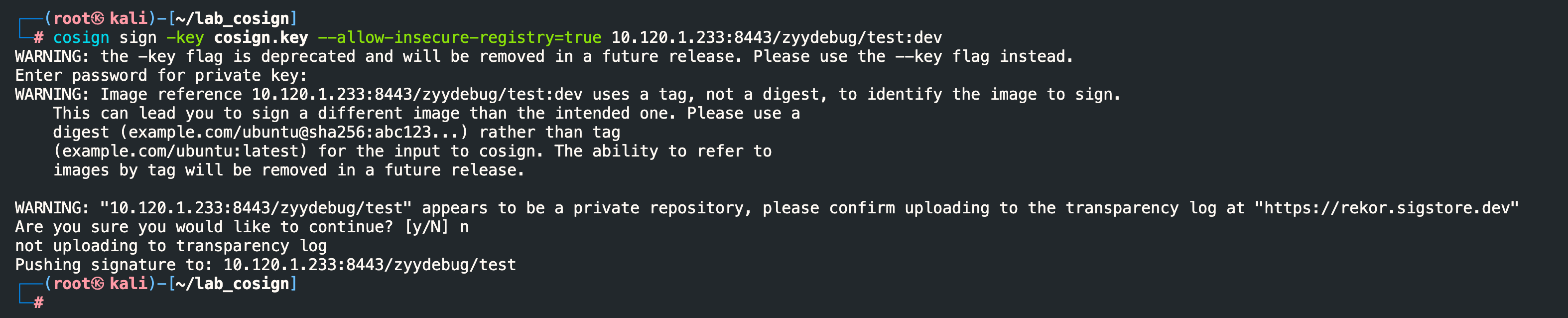

cosign sign -key cosign.key --allow-insecure-registry=true 10.120.1.233:8443/zyydebug/test:dev

### 注：经测试，配置证书到 /etc/ssl 内做主机信任（具体配置方式视不同发行版而定）也可以签名成功

image-20231225124853013

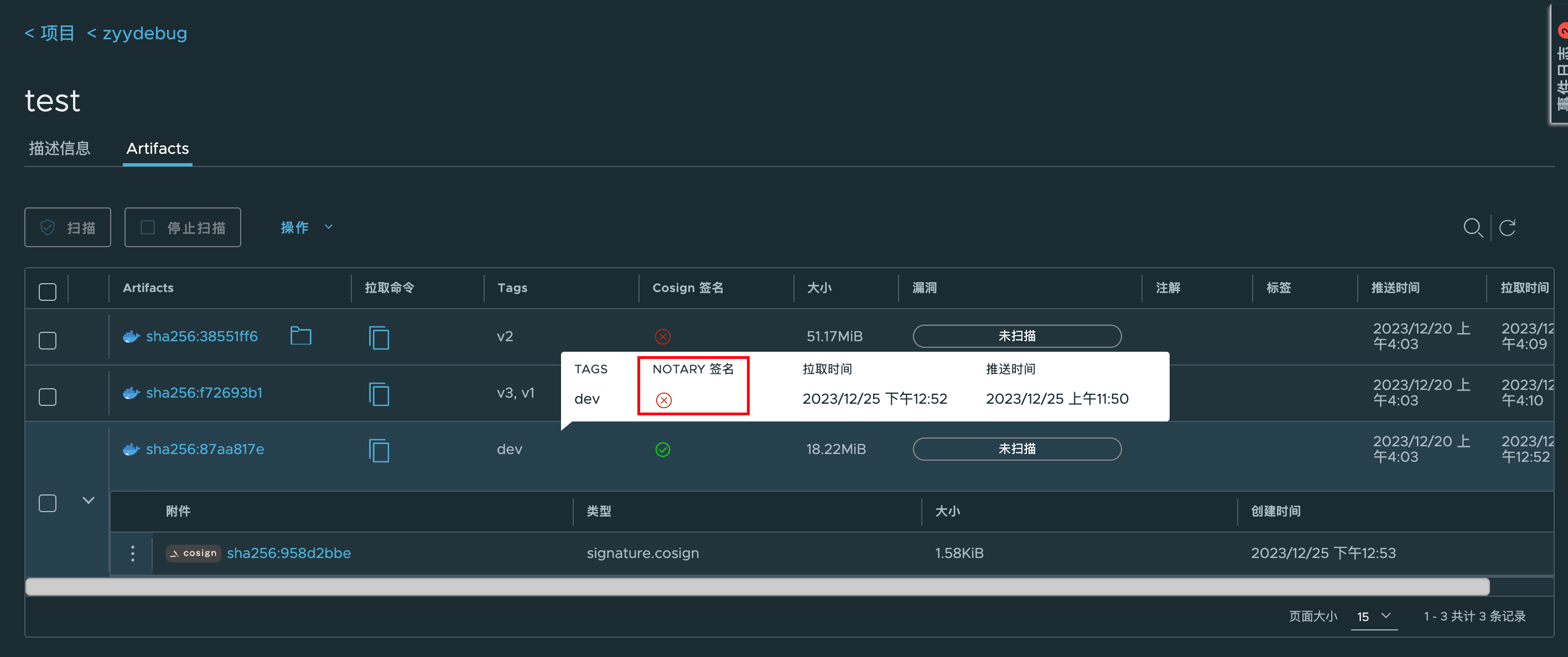

image-20231225125416399

注：至此，注意到 -key 会给 warning，下文改用 --key

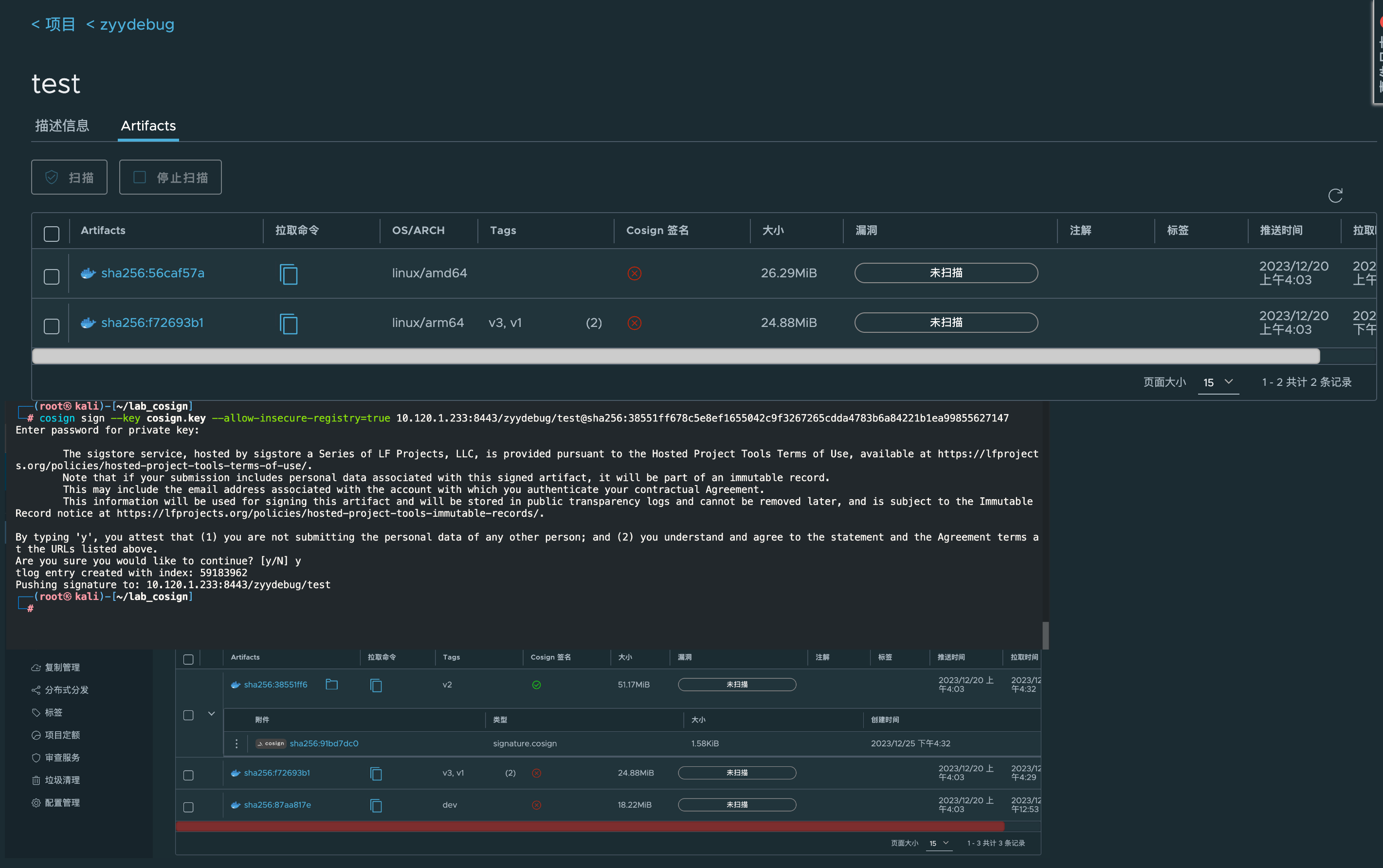

经查询文档，确认 cosign 支持从 tag 来引用镜像，但是签名是签在 digest 上的。如果 tag 指向的是一个多架构镜像，则实际签名的 digest 并不是任何一个子镜像，而是签在这个 manifest 上。下图即在页面上删除了之前上传的签名，然后给多架构镜像签名的结果

image-20231225163405883

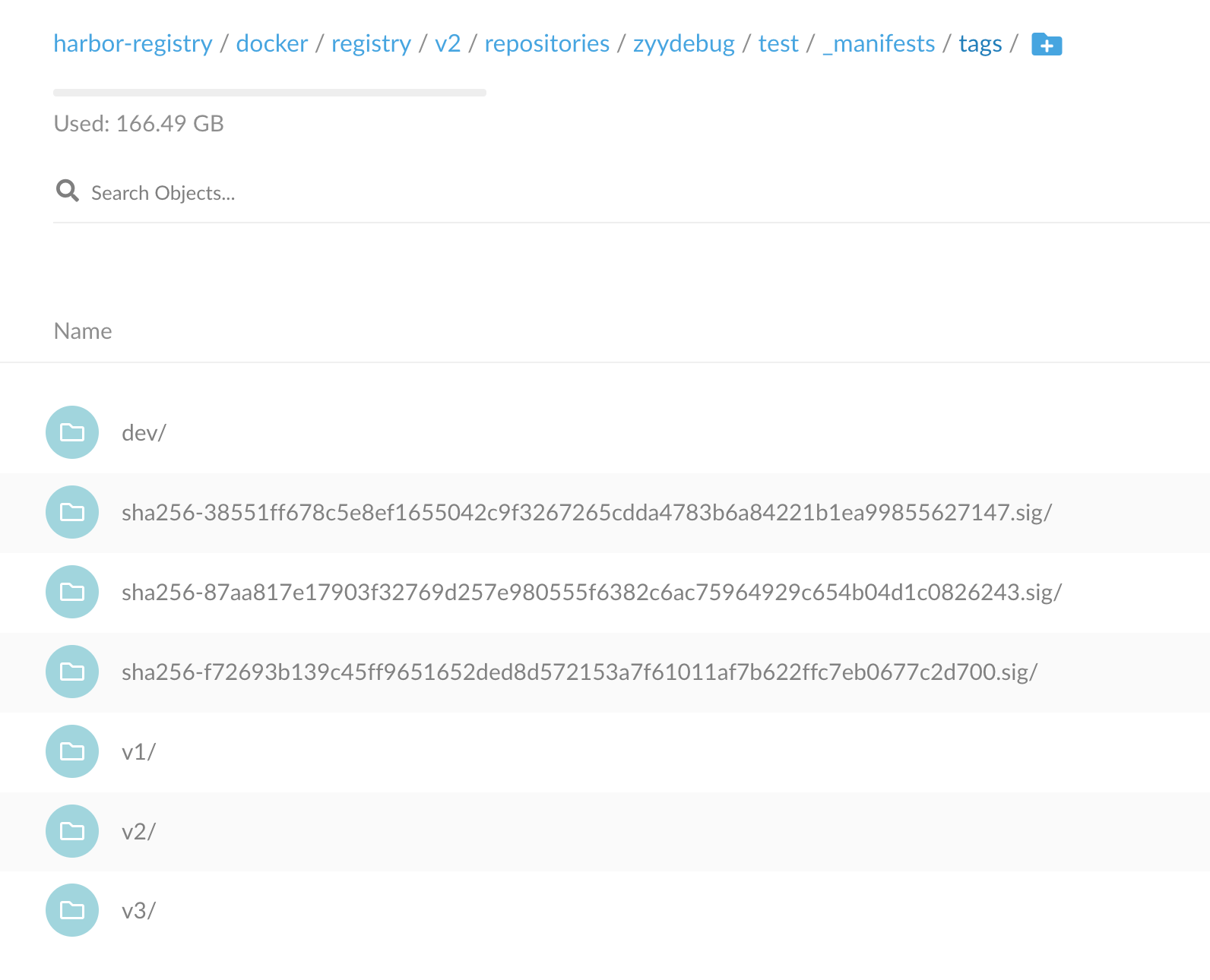

签名文件实际上是以 blob 的形式存储在 storage 层，并以 tag 的形式附加到镜像，所以镜像的 sign 可以作为 image-artifact 的一部分被一起迁移。详见 Cosign Signature Spec。

image-20231225163906917

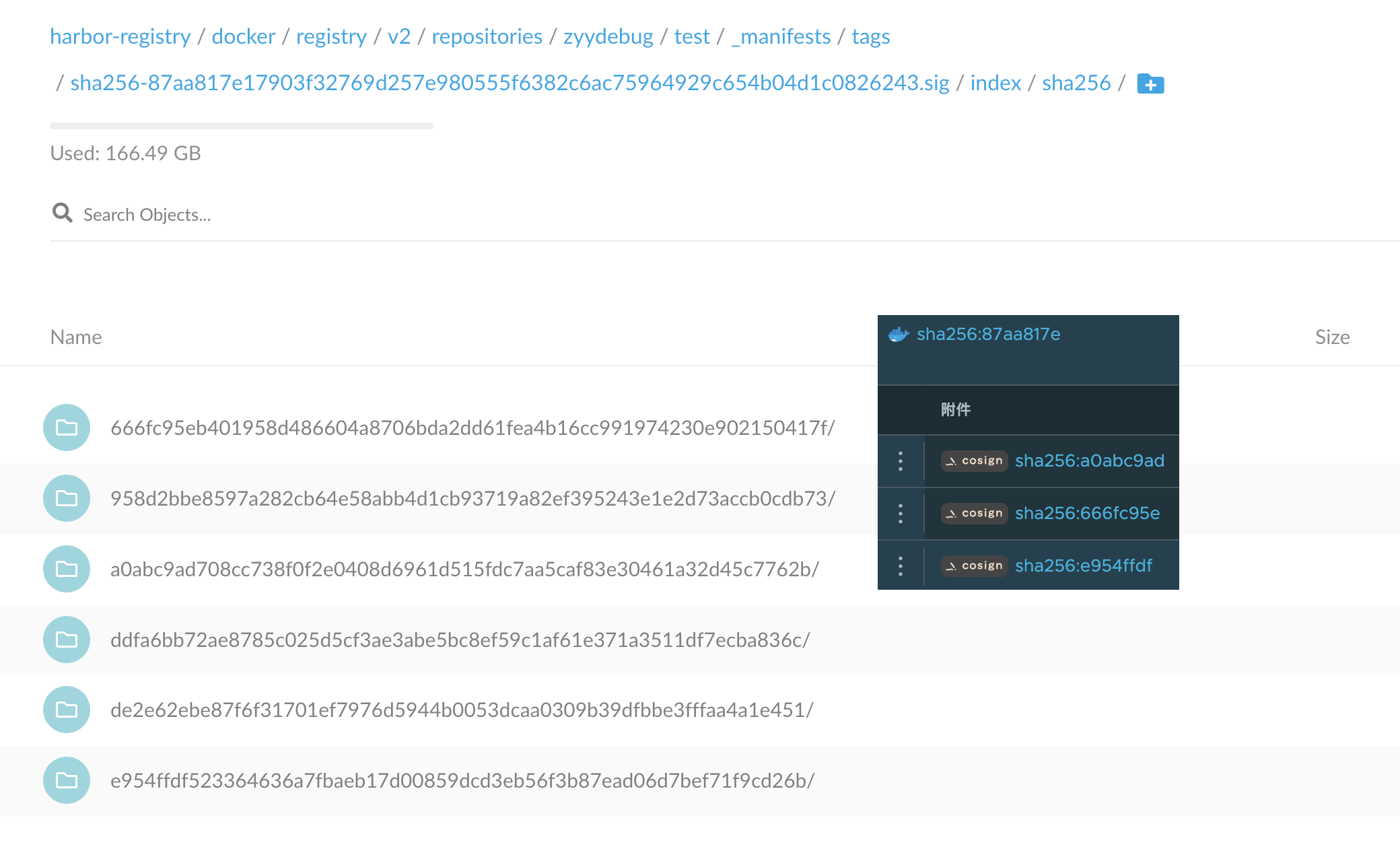

如果对 87aa8 这个 degist 多次重复签名，签名会保存在 _manifest/tags/sha256-87aa8... .sig中

image-20231225170217748

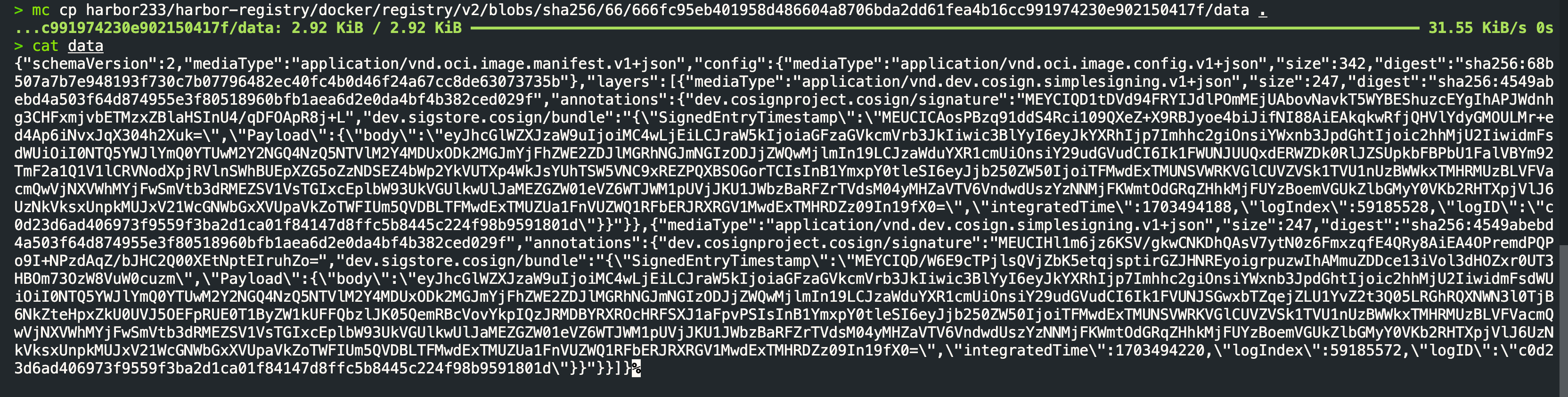

以 666fc95 为例，其对应的 blob/sha256/66/…/data 的内容是一个 json 文本。

image-20231225170334443

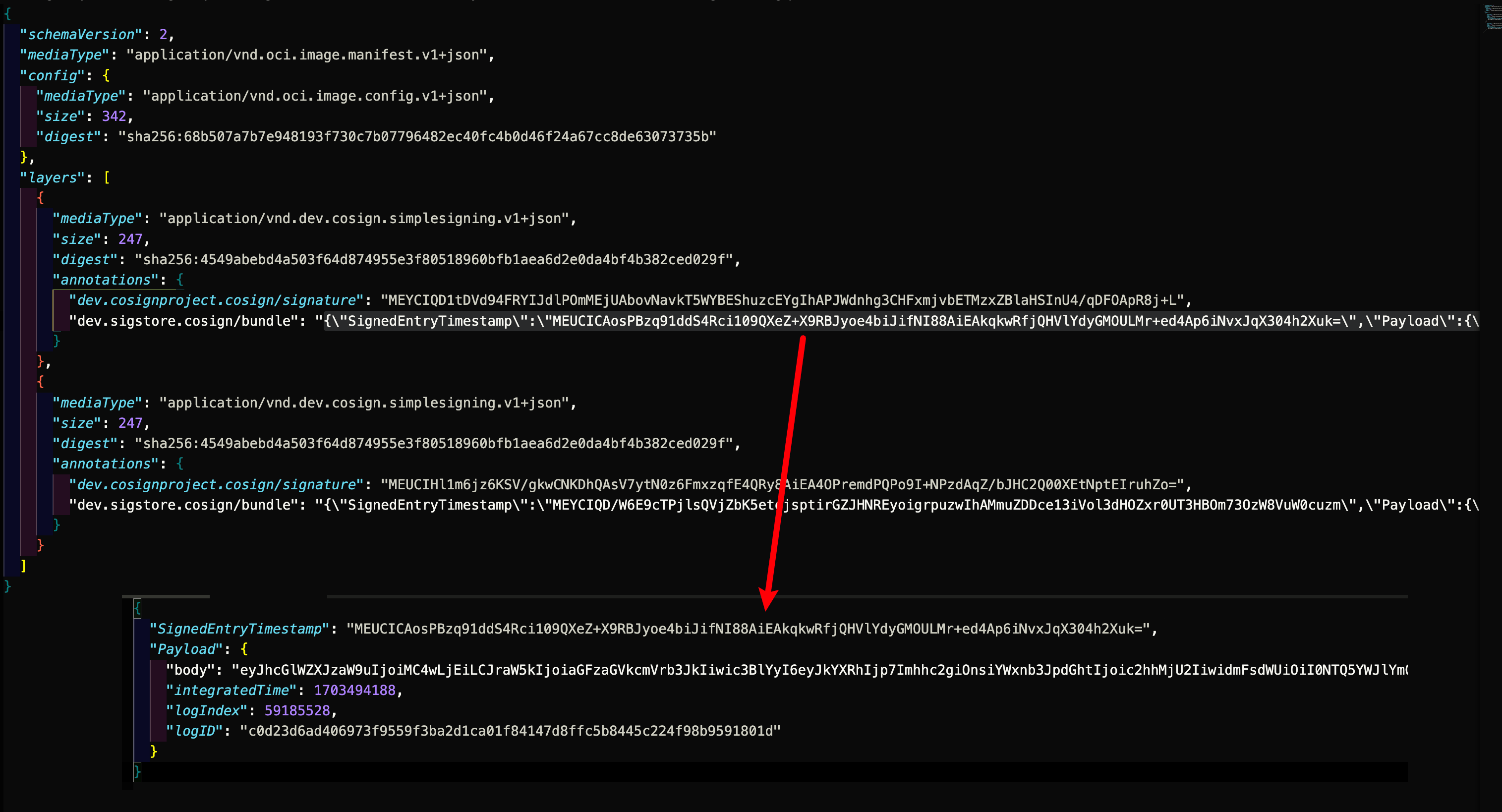

image-20231225170602227

注意到 layers[*].annotations[dev.sigstore.cosign/bundle]:Payload.logIndex，这个就是 tlog 的序列号，签名时 tlog 将被传到公网。

$ cosign sign \
 --key cosign.key \
 --allow-insecure-registry=true \
 --tlog-upload=false \
 --upload=true \
 10.120.1.233:8443/zyydebug/test@sha256:87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243
Enter password for private key:
Pushing signature to: 10.120.1.233:8443/zyydebug/test
参数 解释 默认值
–key 签名用私钥｜格式：密钥文件路径
–allow-insecure-registry disable repository TLS verify false
–tlog-upload 上传 tlog（需要访问公网,或自定的tlog server） true
–upload 是否推送镜像签名到远程 true
–output-payload 签名算法的输入｜格式：文件路径
–output-signature 签名算法的输出｜格式：文件路径

验证签名（不上传）

# 选中镜像
IMAGE=10.120.1.233:8443/zyydebug/test@sha256:87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243

# 生成密钥对
cosign generate-key-pair

# 签名：签名tlog不上传、签名本地也不上传，输出在本地
cosign sign --key=cosign.key \
 --tlog-upload=false \
 --upload=false \
 --output-signature=signature.dat \
 --output-payload=payload.dat $IMAGE
┌──(root㉿kali)-[~/lab_cosign]
└─# cat signature.dat
MEQCIEMEcEbkPx7YihEJBkMZ7vEbwk074j9s409ZN/tbp0jdAiA7NWSXto1QAXo0FYpEE1r+qgNPMcvbL4KDjR/azNA2fg==
┌──(root㉿kali)-[~/lab_cosign]
└─# cat payload.dat | jq
{
  "critical": {
    "identity": {
      "docker-reference": "10.120.1.233:8443/zyydebug/test"
    },
    "image": {
      "docker-manifest-digest": "sha256:87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243"
    },
    "type": "cosign container image signature"
  },
  "optional": null
}
# 验证签名，并输出签名内容
cosign verify \
 --key cosign.pub \
 --signature=signature.dat \
 --payload=payload.dat \
 --insecure-ignore-tlog=true $IMAGE

# Output Example(format pretty):
[
  {
    "critical": {
      "identity": {
        "docker-reference": "10.120.1.233:8443/zyydebug/test"
      },
      "image": {
        "docker-manifest-digest": "sha256:87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243"
      },
      "type": "cosign container image signature"
    },
    "optional": null
  }
]

# 验证签名 payload -> signature
cosign verify-blob \
  --key cosign.pub \
  --signature signature.dat \
  --insecure-ignore-tlog=true payload.dat

cosign 从 harbor 下载镜像签名

┌──(root㉿kali)-[~/lab_cosign/verify]
└─# cosign download signature 10.120.1.233:8443/zyydebug/test:dev | jq
{
  "Base64Signature": "MEUCIQDWrW/mlCSB1OqMSYk8QRYnze4KIYvPE6uQyB66/A7qfwIgCmN2DlLfDJ9VXdfv+HEfJC2gxJSoCeEH4Za4dhGsE2E=",
  "Payload": "eyJjcml0aWNhbCI6eyJpZGVudGl0eSI6eyJkb2NrZXItcmVmZXJlbmNlIjoiMTAuMTIwLjEuMjMzOjg0NDMvenl5ZGVidWcvdGVzdCJ9LCJpbWFnZSI6eyJkb2NrZXItbWFuaWZlc3QtZGlnZXN0Ijoic2hhMjU2Ojg3YWE4MTdlMTc5MDNmMzI3NjlkMjU3ZTk4MDU1NWY2MzgyYzZhYzc1OTY0OTI5YzY1NGIwNGQxYzA4MjYyNDMifSwidHlwZSI6ImNvc2lnbiBjb250YWluZXIgaW1hZ2Ugc2lnbmF0dXJlIn0sIm9wdGlvbmFsIjpudWxsfQ==",
  "Cert": null,
  "Chain": null,
  "Bundle": null,
  "RFC3161Timestamp": null
}
┌──(root㉿kali)-[~/lab_cosign/verify]
└─# cosign download signature 10.120.1.233:8443/zyydebug/test:dev | jq -r ".Payload" | base64 -d | jq
{
  "critical": {
    "identity": {
      "docker-reference": "10.120.1.233:8443/zyydebug/test"
    },
    "image": {
      "docker-manifest-digest": "sha256:87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243"
    },
    "type": "cosign container image signature"
  },
  "optional": null
}
# harbor nginx log about cosign download signature
[26/Dec/2023:09:19:28 +0000]:10.10.136.50 - "GET /v2/ HTTP/1.1" 401 76 "-" "cosign/v2.2.2 (linux; arm64) go-containerregistry/v0.17.0" 0.006 0.006 .
[26/Dec/2023:09:19:28 +0000]:10.10.136.50 - "GET /service/token?scope=repository%3Azyydebug%2Ftest%3Apull&service=harbor-registry HTTP/1.1" 200 967 "-" "cosign/v2.2.2 (linux; arm64) go-containerregistry/v0.17.0" 0.086 0.086 .
[26/Dec/2023:09:19:28 +0000]:10.10.136.50 - "GET /v2/zyydebug/test/manifests/dev HTTP/1.1" 200 1365 "-" "cosign/v2.2.2 (linux; arm64) go-containerregistry/v0.17.0" 0.221 0.221 .
[26/Dec/2023:09:19:28 +0000]:10.10.136.50 - "GET /v2/zyydebug/test/manifests/sha256-87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243.sig HTTP/1.1" 200 558 "-" "cosign/v2.2.2 (linux; arm64) go-containerregistry/v0.17.0" 0.200 0.201 .
[26/Dec/2023:09:19:28 +0000]:10.10.136.50 - "GET /v2/zyydebug/test/blobs/sha256:4549abebd4a503f64d874955e3f80518960bfb1aea6d2e0da4bf4b382ced029f HTTP/1.1" 200 247 "-" "cosign/v2.2.2 (linux; arm64) go-containerregistry/v0.17.0" 0.176 0.176 .

拉取镜像时验证签名

IMAGE=10.120.1.233:8443/zyydebug/test:dev

# 获取镜像 manifest
# harbor API: https://10.120.1.233:8443/v2/zyydebug/test/manifests/dev
crane manifest 10.120.1.233:8443/zyydebug/test:dev | jq | tee manifest.json
# 从镜像 manifest 获取 sha256-digest
image_digest=$(crane manifest 10.120.1.233:8443/zyydebug/test:dev | sha256sum | cut -d' ' -f1)

# 获取签名
# harbor API: https://10.120.1.233:8443/v2/zyydebug/test/manifests/sha256-87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243.sig
crane manifest 10.120.1.233:8443/zyydebug/test:sha256-87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243.sig | jq | tee signature.json
# pretty print result
{
  "schemaVersion": 2,
  "mediaType": "application/vnd.oci.image.manifest.v1+json",
  "config": {
    "mediaType": "application/vnd.oci.image.config.v1+json",
    "size": 233,
    "digest": "sha256:f6febe23ffd09309aea4d4a8422f0214ce10849b00b459be4313eac2d36d4678"
  },
  "layers": [
    {
      "mediaType": "application/vnd.dev.cosign.simplesigning.v1+json",
      "size": 247,
      "digest": "sha256:4549abebd4a503f64d874955e3f80518960bfb1aea6d2e0da4bf4b382ced029f",
      "annotations": {
        "dev.cosignproject.cosign/signature": "MEUCIQDWrW/mlCSB1OqMSYk8QRYnze4KIYvPE6uQyB66/A7qfwIgCmN2DlLfDJ9VXdfv+HEfJC2gxJSoCeEH4Za4dhGsE2E="
      }
    }
  ]
}
# 保存当前镜像的签名到变量
download_signature=$(crane manifest 10.120.1.233:8443/zyydebug/test:sha256-87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243.sig | jq -r '.layers[0].annotations["dev.cosignproject.cosign/signature"]')

# 生成 payload（流程展示）
# --- json --- 填入 docker-reference 的值；填入 docker-manifest-digest 的值 $image_digest
{
  "critical": {
    "identity": {
      "docker-reference": "10.120.1.233:8443/zyydebug/test"
    },
    "image": {
      "docker-manifest-digest": "sha256:87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243"
    },
    "type": "cosign container image signature"
  },
  "optional": null
}
# --- jq -c --- short json in one line --- make sure that no \n at end; that is the payload for `cosign verify-blob`
# --- base64 -w 0 --- do base64 encode; that is the accurate input for cosign's signature algorithm. useless for the lab.

# 获取已经生成好的 payload（方便版）
payload=$(cosign download signature 10.120.1.233:8443/zyydebug/test:dev | jq -r ".Payload" | base64 -d)

# cosign 验签
echo -n $download_signature > sign.dat
echo -n $payload > payload.dat
cosign verify-blob \
  --key cosign.pub \
  --signature sign.dat \
  --insecure-ignore-tlog=true payload.dat

┌──(root㉿kali)-[~/lab_cosign/verify]
└─# download_signature=$(crane manifest 10.120.1.233:8443/zyydebug/test:sha256-87aa817e17903f32769d257e980555f6382c6ac75964929c654b04d1c0826243.sig | jq -r '.layers[0].annotations["dev.cosignproject.cosign/signature"]')
payload=$(cosign download signature 10.120.1.233:8443/zyydebug/test:dev | jq -r ".Payload" | base64 -d)
echo -n $download_signature > sign.dat
echo -n $payload > payload.dat
cosign verify-blob \
  --key cosign.pub \
  --signature sign.dat \
  --insecure-ignore-tlog=true payload.dat
WARNING: Skipping tlog verification is an insecure practice that lacks of transparency and auditability verification for the blob.
Verified OK

harbor镜像复制，是否会携带签名一起转移

测试环境

# build.sh
cat > Dockerfile <<'EOF'
from scratch
add file /file
EOF
echo "hello world" > file
docker build -t 10.120.1.233:8443/zyydebug/signature:v1 .
docker push 10.120.1.233:8443/zyydebug/signature:v1
bash -x build.sh
cosign generate-key-pair
cosign sign --key=cosign.key \
 --tlog-upload=false \
 --upload=true 10.120.1.233:8443/zyydebug/signature:v1

测试结果

测试 签名是否复制
pull-base ✅
push-base ✅
manual-docker-pull-push ❌
manual-crane-cp ❌
manual-skopeo-cp ❌

补充说明：对于未复制签名的情况，把签名一起复制了就好了。例如

crane --insecure cp \
 10.120.1.233:8443/zyydebug/signature:sha256-70263dea0fafa899bfc9aa37fbf3a669e48dd15a277f7eaee821afa61eebf570.sig \
 10.120.1.233:8443/zyydebug-crane/signature:sha256-70263dea0fafa899bfc9aa37fbf3a669e48dd15a277f7eaee821afa61eebf570.sig

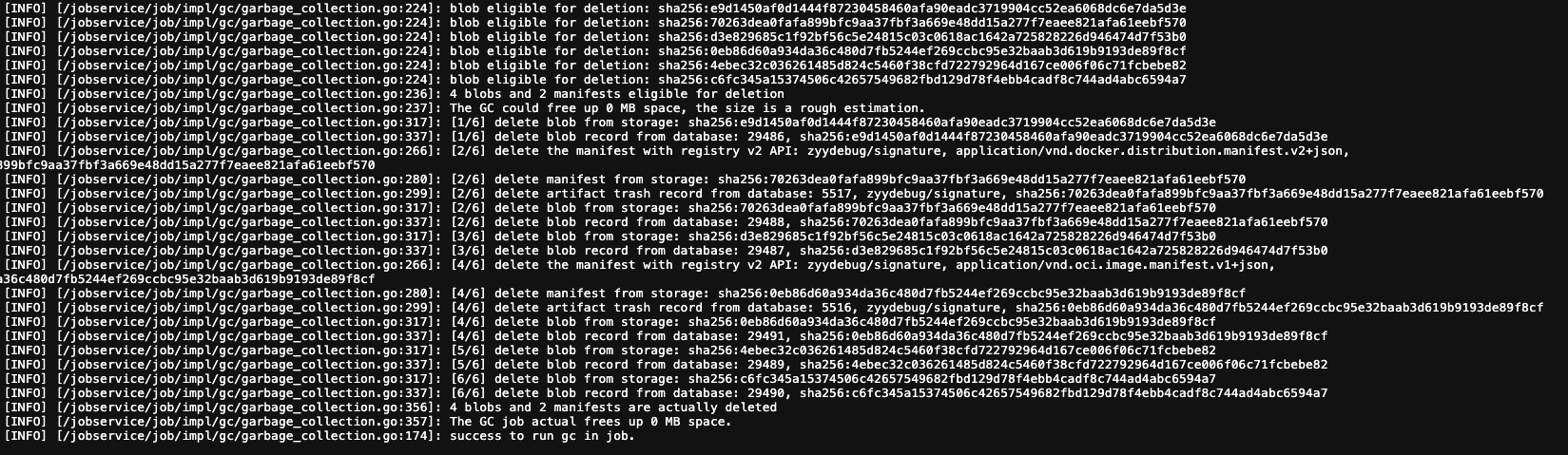

harbor GC测试

  • 删签名，不删镜像，签名 blob 会被 GC 么：会
  • 删签名，再删除镜像artifact，镜像 blob 和签名 blob 会被 GC 么：会
  • 不删签名，直接删镜像，镜像 blob 和签名 blob 会被 GC 么：会

image-20231226201910769

Q&A

Q: harbor 是仅存储 cosign 签名还是也会尝试解析、验证签名？

A: harbor 既没有签名的公钥或私钥，也没相关的证书链，无从解析签名。

考虑到签名在 repository 中的存储形式，不验证它，是非常合理的。

虽然没有具体明确的证据，但是我认为 harbor 不会尝试解析 cosign 签名。

Q: 签名以 tag 的形式链接到 image-artifact，那么它会被 tag 保留策略删除么？

测了，签名不会被 tag 保留策略删除。但是暂时未找到签名tag和普通tag在数据库中或源代码处理上有什么不一样。
