校历第五周

发表于 更新于 分类于

[TOC]

TODO

  • 激活新镜像的Nano——OK
  • 做物联网作业（第五周的）
  • 做 Java 高级作业（第五周的）—— OK
  • 做 PB作业（第四周的）—— OK
  • 微积分作业：上周的自评与互评+这周的作业——OK
  • TFCC2车道偏离预警，新model的试用 —— OK
    • 本地运行成功，已经保存为GIT和ZIP。ZIP在个人云。
  • TinyML 文档ZIP 链接 需要 Alt 加 鼠标左键单击 —— OK
  • 人工智能导论课，PPT —— 预备写讲稿
  • 从旧书包里拿回硬盘 —— OK

Taps

IIC Scanner 用于判断 IIC总线 从设备是否在总线上

#include <Wire.h>

void setup()
{
  Wire.begin(2, 14);
  Serial.begin(115200);
  Serial.println("\nI2C Scanner");
}
void loop()
{
  byte error, address;
  int nDevices;
  Serial.println("Scanning...");
  nDevices = 0;
  for (address = 1; address < 127; address++)
  {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0)
    {
      Serial.print("I2C device found at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.print(address, HEX);
      Serial.println(" !");
      nDevices++;
    }
    else if (error == 4)
    {
      Serial.print("Unknow error at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.println(address, HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");
  delay(5000); // wait 5 seconds for next scan
}

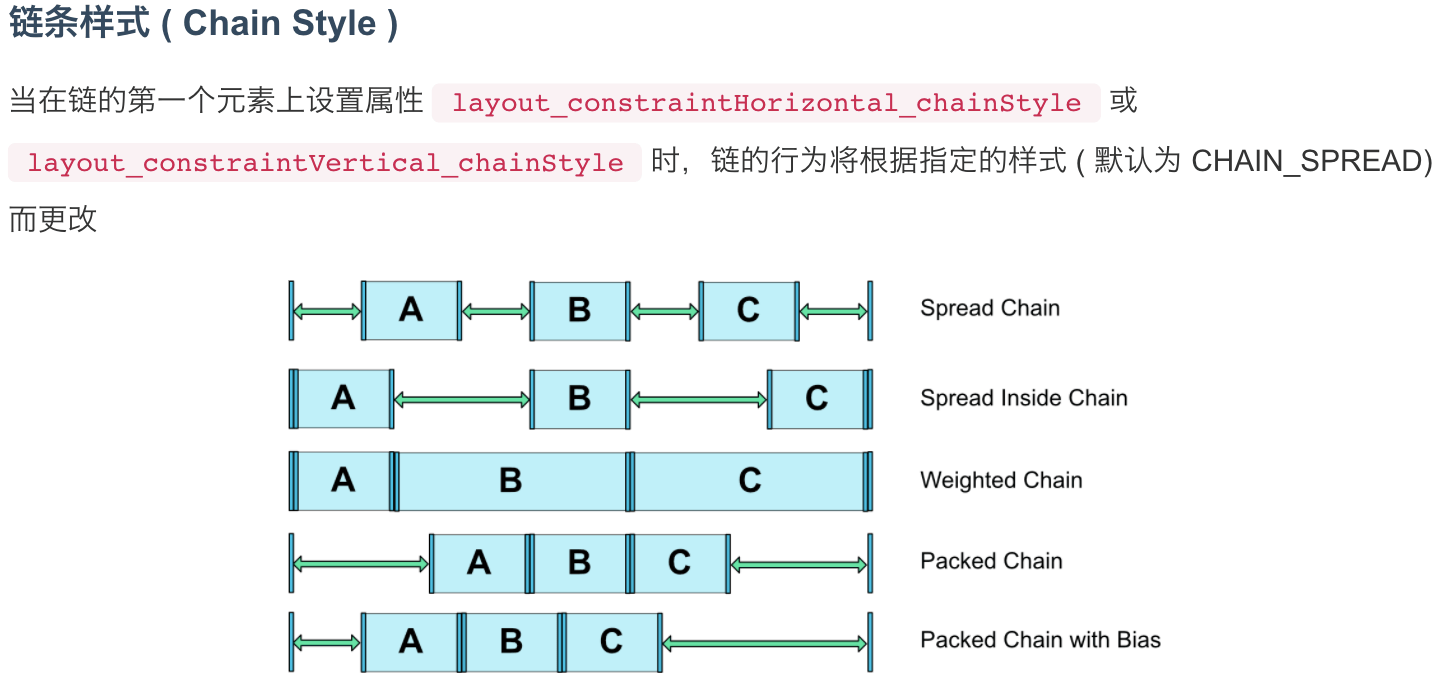

image-20201028104406508
image-20201026154804063

Guideline (辅助布局)

copy from https://www.twle.cn/

Guideline 只能用于 ConstraintLayout 中，是一个工具类，不会被显示，仅仅用于辅助布局

它可以是 horizontal 或者 vertical 的，例如 android:orientation="vertical"

  • vertical 的 Guideline 宽度为零，高度为 ConstraintLayout 的高度
  • horizontal 的 Guideline 高度为零，宽度为 ConstraintLayout 的高度

定位Guideline有三种方式

  1. 指定距离左侧或顶部的固定距离 ( layout_constraintGuide_begin)
  2. 指定距离右侧或底部的固定距离 ( layout_constraintGuide_end)
  3. 指定在父控件中的宽度或高度的百分比 ( layout_constraintGuide_percent)

我们写一个 demo 演示下 Guideline

  1. 创建一个 空的 Android 项目 cn.twle.android.ConstraintLayout

  2. 修改 activity_main.xml 为以下内容

    <android.support.constraint.ConstraintLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <android.support.constraint.Guideline
            android:id="@+id/guideline"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:orientation="vertical"
            app:layout_constraintGuide_begin="100dp"/>

        <Button
            android:id="@+id/button"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp"
            android:text="Button"
            app:layout_constraintLeft_toLeftOf="@+id/guideline"
            app:layout_constraintTop_toTopOf="parent"/>

    </android.support.constraint.ConstraintLayout>

运行范例，显示如下


Guideline 类源码

copy from https://www.twle.cn/

既然是一个辅助类，我倒是很好奇它的源码长的怎么样，哈哈

public class Guideline extends View {
    public Guideline(Context context) {
        super(context);
        super.setVisibility(8);
    }
    public Guideline(Context context, AttributeSet attrs) {
        super(context, attrs);
        super.setVisibility(8);
    }
    public Guideline(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        super.setVisibility(8);
    }
    public Guideline(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        super(context, attrs, defStyleAttr);
        super.setVisibility(8);
    }
    public void setVisibility(int visibility) {
    }
    public void draw(Canvas canvas) {
    }
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        this.setMeasuredDimension(0, 0);
    }
}

源码就这么一点点，而且大部分都是构造函数

查找下 8 是什么，可以发现如下定义

public static final int GONE = 0x00000008;
  1. 也就是说，它默认是 GONE 的
  2. public void setVisibility(int visibility) 被空实现了，所以没办法改变它的可见度
  3. this.setMeasuredDimension(0, 0); 和 public void draw(Canvas canvas) 的空实现，表明这是一个超轻量的 View，不可见，没有宽高，也不绘制任何东西

所以，Guideline 只有一个作用，那就是 锚点
